产品介绍
GZJP型全自动皮带纠偏调整轮装置，是一种皮带输送机输送带防跑偏装置。它实现检测，跟踪调整，保持纠正的全自动。
主要优点：
1、 使用PLC控制系统，对不同皮带的智能实时纠偏控制调整。
2、 由于安装位置和调整轮特殊工艺，调整力比其他调整产品大了十几倍。
3、 替代胶带机增面滚筒组，节约成本。
4、 产品适用在高低温.潮湿.粉尘环境下使用，适用环境温度-28-52。适用带宽500-2400mm，带速V=0.5-5.0m/s。
二 规格型号
表1
序号
型号
带宽（mm）
纠偏轮直径（mm）
适用合张力（KN）
功率（KW）
1
GZJP500
500
￠230-￠320
10-60
1.1
2
GZJP650
650
3
GZJP800
800
￠320-￠400
30-75
2.2-3.0
4
GZJP1000
1000
5
GZJP1200
1200
￠400-￠630
20-80
3.0
6
GZJP1400
1400
￠400-￠630
25-150
4-5.5
7
GZJP1600
1600
50-250
8
GZJP1800
1800
￠630-￠800
50-300
70-280
5.5
9
GZJP2000
2000
10
GZJP2200
2200
11
GZJP2400
2400
78-320
三 工作原理和结构特点
1、 工作原理
当皮带跑偏时候，自动纠偏轮装置的跑偏检测仪检测到的信号，传送给PLC变频控制系统，根据信号强弱自动调整调正轮的角度。当皮带纠偏力和跑偏力达到平衡时，输送机的输送带调正完毕并实时保持此平衡，使输送机正常运转。
3.2结构组成
全自动皮带纠偏调整轮装置包含：底座，纠偏滚筒 ， 跑偏检测， 回转支撑机构，调整执行机构，PLC控制箱等组成。

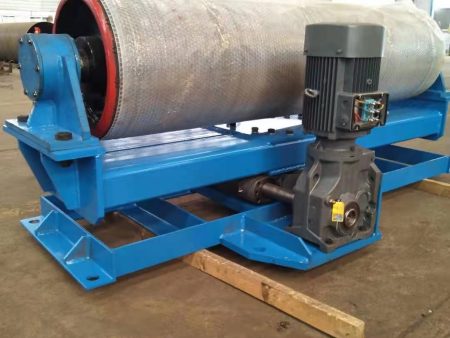

产品展示
